Multi Touch 의 다양한 방식 소개

[ Topics ]/Computer Vision 2012. 1. 7. 01:43




보통 크게 5가지정도로 나눈다고 한다.


설명은 뭐 잘되어 있으니..


난 패스~~~


(참고로 나는 DI 방식으로 멀티터치 환경을 구성해보았었다. 허접했지만...;;)




'[ Topics ] > Computer Vision' 카테고리의 다른 글

미래의 GUI에 대한 고찰  (0) 2010.03.24
얼굴 트래킹이네요. 와 신기하다 ㅋㅋ  (0) 2010.03.16
하키선수 트래킹 영상 (촬영영상을 추적)  (0) 2010.03.16
나만의 멀티터치 데모 영상[허접..ㅠㅠ]  (0) 2010.03.15
Ms 사의 Touchwall Demo ver. 입니다.  (0) 2010.02.26
Posted by Tommy™
,

미래의 GUI에 대한 고찰

[ Topics ]/Computer Vision 2010. 3. 24. 12:24

10/GUI from C. Miller on Vimeo.


미래의 GUI에 대한 고찰 이란 제목으로 올라왔네요.

멀지 않은 미래에 어떠한 GUI가 주를 이룰지 한번 생각하고 상상해보게 되는 플래쉬 영상입니다.

이런 좋은 영상은 함께 공유 하는게 맞는거겠죠?? :)

'[ Topics ] > Computer Vision' 카테고리의 다른 글

Multi Touch 의 다양한 방식 소개  (0) 2012.01.07
얼굴 트래킹이네요. 와 신기하다 ㅋㅋ  (0) 2010.03.16
하키선수 트래킹 영상 (촬영영상을 추적)  (0) 2010.03.16
나만의 멀티터치 데모 영상[허접..ㅠㅠ]  (0) 2010.03.15
Ms 사의 Touchwall Demo ver. 입니다.  (0) 2010.02.26
Posted by Tommy™
,

얼굴 트래킹이네요. 와 신기하다 ㅋㅋ

[ Topics ]/Computer Vision 2010. 3. 16. 21:47


얼굴에 눈을 인식, 트래킹했네요.

와 신기하다 ㅋㅋ

동공의 움직임에 따라 빨간 레이저도 따라 움직이네요 ^^;;

'[ Topics ] > Computer Vision' 카테고리의 다른 글

Multi Touch 의 다양한 방식 소개  (0) 2012.01.07
미래의 GUI에 대한 고찰  (0) 2010.03.24
하키선수 트래킹 영상 (촬영영상을 추적)  (0) 2010.03.16
나만의 멀티터치 데모 영상[허접..ㅠㅠ]  (0) 2010.03.15
Ms 사의 Touchwall Demo ver. 입니다.  (0) 2010.02.26
Posted by Tommy™
,

하키선수 트래킹 영상 (촬영영상을 추적)

[ Topics ]/Computer Vision 2010. 3. 16. 21:42


무엇을 이용했을까..?? 저렇게 사람을 잘 추적하다니;;

'[ Topics ] > Computer Vision' 카테고리의 다른 글

미래의 GUI에 대한 고찰  (0) 2010.03.24
얼굴 트래킹이네요. 와 신기하다 ㅋㅋ  (0) 2010.03.16
나만의 멀티터치 데모 영상[허접..ㅠㅠ]  (0) 2010.03.15
Ms 사의 Touchwall Demo ver. 입니다.  (0) 2010.02.26
내가 생각하던 인터페이스가 나왔네요. 와우!!  (0) 2010.02.26
Posted by Tommy™
,

나만의 멀티터치 데모 영상[허접..ㅠㅠ]

[ Topics ]/Computer Vision 2010. 3. 15. 20:17
간단합니다.

카메라 영상을 받아서 이진화 해서 간단한 손가락 테스트 해 보았을 뿐입니다.

자~ 이제 설명 들어갑니다.

사용자 삽입 이미지

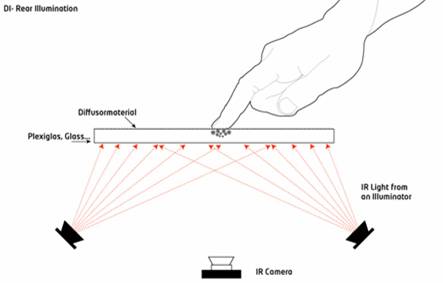

방식은 rear D.I (Diffused Illumination) 방식 입니다.

간단히 말하면 적외선 빛을 스크린 아래에서 비추는 방식이구요,

스크린을 터치시에 빛이 터치점 주변으로 반사 되서 카메라가 인식하는 방식입니다.



사용자 삽입 이미지

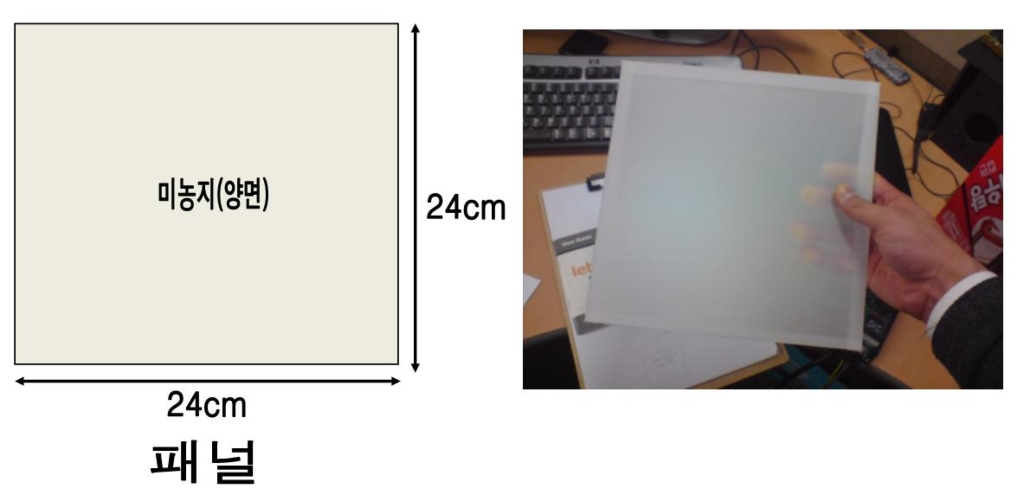

이 방식을 쓰기 위해서는 약간의 빛을 투과하는 영사지 또는 미농지가 필요하구요, 터치를 할 투명 아크릴판이 필요합니다.

사용자 삽입 이미지

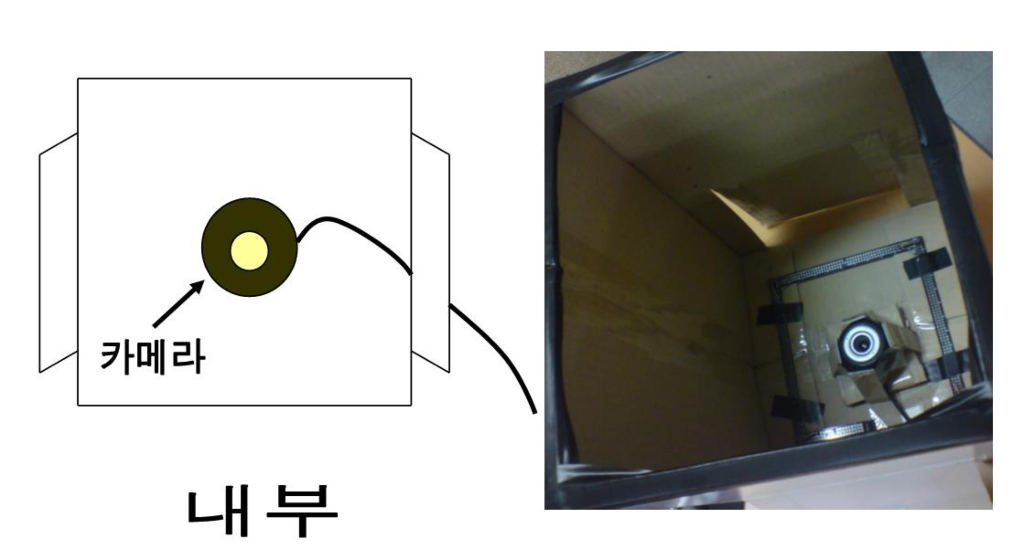

그리고 밀폐된 프레임이 필요합니다.


사용자 삽입 이미지


마지막으로.. 당연히 적외선을 쏘아줄 기판과 IRLED가 있어야 겠죠?? ^^

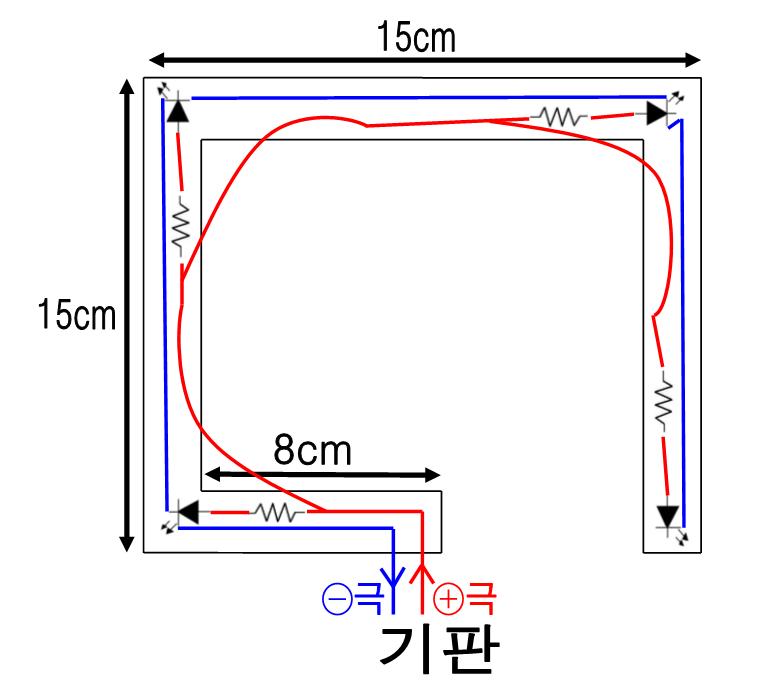

제가 디자인 한 IRLED 를 쏘아줄 기판 회로도 한번 올려봅니다.
(난생 처음으로 그려본것임을 감안해서 봐주세요 ^^;;;;;)



쨔잔~ 어느정도 완성된 외형입니다.

먼가 모르게 많~~~~이 허접하지만.. 그래도 뿌듯하네요 ㅋㅋㅋ





이제 간단하게 테스트 동영상을 찍어보았습니다.

간단하게 이진화 해서 찍은 영상입니다.






드디어 첫 걸음마를 때었네요.

많은 시행착오가 있었지만, 그것들을 하나하나 극복 해 나가고있습니다.

궁금한점이나 이랬으면 더 좋을것 같다는 가르침 모두 감사히 받겠습니다. ^^
